Mikä on rotaattorin kotelo ja kuinka tarkkuustyöstö parantaa sen suorituskykyä raskaissa sovelluksissa

Rotattai asuminenon kriittinen rakennekomponentti, jota käytetään hydraulisissa rotaattoreissa nostureissa, kaivinkoneissa, metsäkoneissa, laivojen nostojärjestelmissä ja muissa raskaissa koneissa. Se suojaa sisäisiä vaihteita, laakereita ja hydraulimoottoreita varmistaen samalla pyörimistarkkuuden äärimmäisissä kuormiuksissa.

Tässä kattavassa oppaassa tutkimme, mikä rotaattorikotelo on, miten se toimii, siihen liittyvät materiaalit ja valmistusprosessit, tärkeimmät laadunvalvontastandardit ja kuinka tarkka CNC-työstö parantaa merkittävästi kestävyyttä, kohdistusta ja yleistä suorituskykyä. Tässä artikkelissa käsitellään myös räätälöintivaihtoehtoja, pintakäsittelyjä, toleransseja ja teollisuuden sovelluksia. Jos etsit luotettavaa rotaattorikoteloiden valmistajaa, esimUnited, tämä opas auttaa sinua tekemään tietoisia päätöksiä.

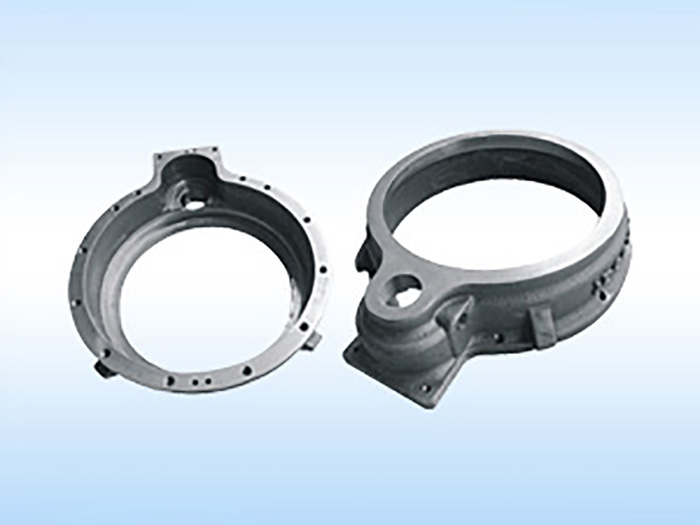

Rotator Housing

Sisällysluettelo


1. Mikä on rotaattorin kotelo?

A rotaattorin koteloon ulompi rakennekotelo, joka ympäröi ja tukee hydraulisen rotaattorijärjestelmän sisäistä pyörimismekanismia. Se tarjoaa rakenteellisen eheyden, kohdistuksen ja suojan komponenteille, kuten:

  • Hydrauliset moottorit
  • Planeettavaihteistojärjestelmät
  • Laakerit ja tiivisteet
  • Lähtöakselit

Kotelon on kestettävä säteittäiset ja aksiaaliset kuormat säilyttäen samalla mittojen vakaus. Raskaiden laitteiden sovelluksissa rotaattorin kotelo kestää usein iskukuormituksia, vääntöjännitystä ja ympäristöaltistusta, mukaan lukien pöly, vesi ja äärimmäiset lämpötilat.

Koska se vaikuttaa suoraan linjaukseen ja hammaspyörien kytkentätarkkuuteen, rotaattorikotelon laatu määrää koko pyörivän järjestelmän tehokkuuden, käyttöiän ja turvallisuuden.


2. Kuinka rotaattorikotelo toimii?

Rotaattorikotelo toimii jäykkänä kehyksenä, joka pitää sisäiset pyörivät komponentit kohdakkain. Kun hydraulipaine aktivoi moottorin, pyörimisenergia siirtyy vaihteiston kautta ulostuloakselille. Asunto:

  1. Säilyttää samankeskisen kohdistuksen tulo- ja lähtöakselien välillä
  2. Vaimentaa vääntömomentin aiheuttamaa rasitusta
  3. Estää sisäosien saastumisen
  4. Varmistaa tiivisteen eheyden paineen alaisena

Mahdollinen kohdistusvirhe kotelon sisällä voi aiheuttaa vaihteiston epätasaista kulumista, tärinää, öljyvuotoja tai ennenaikaisen vian. Siksi tarkkuustyöstö ja tiukat toleranssit ovat välttämättömiä.


3. Mitä materiaaleja käytetään rotaattorikoteloiden valmistuksessa?

Materiaalin valinta riippuu kuormitusvaatimuksista, ympäristöaltistumisesta ja painonäkökohdista. Alla on vertailu yleisimmistä materiaaleista:

Materiaali Edut Tyypillinen sovellus
Pallorauta Suuri lujuus, hyvä tärinänvaimennus, kustannustehokas Metsätalouden rotaattorit, vakionosturijärjestelmät
Seosteräs Korkea vetolujuus, erinomainen väsymiskestävyys Raskaat kaivinkoneen rotaattorit
Hiiliteräs Hyvä työstettävyys, taloudellinen Keskitehoiset laitteet
Alumiiniseos Kevyt, korroosionkestävä Kevyet tai merisovellukset

Pintakäsittelyjä, kuten jauhemaalausta, fosfatointia, galvanointia tai tarkkuusmaalausta, käytetään usein parantamaan korroosionkestävyyttä ja kestävyyttä.


4. Kuinka tarkkuus-CNC-työstö parantaa rotaattorin kotelon suorituskykyä?

Tarkka CNC-työstö varmistaa tiukat toleranssit, sileän pintakäsittelyn ja tarkan geometrisen kohdistuksen. Tärkeimmät koneistusprosessit sisältävät:

  • CNC-sorvaus ympyränmuotoiseen kohdistukseen
  • CNC-jyrsintä pintojen kiinnitykseen
  • Tylsä laakeripenkille
  • Kiinnitysreikien poraus ja kierteitys

Laakereiden istukan ja akselin kohdistuspintojen kriittiset toleranssit ovat usein ±0,01–±0,03 mm.

Tarkkuuskoneistuksen edut:

  • Vähentynyt tärinä ja melu
  • Parempi kuorman jakautuminen
  • Laakereiden käyttöikä pidentynyt
  • Pienemmät ylläpitokustannukset

Valmistajat pitävätUnitedKäytä kehittyneitä moniakselisia CNC-järjestelmiä ja koordinaattimittauskoneita (CMM) mittatarkkuuden ja tasaisen toistettavuuden varmistamiseksi.


5. Missä rotaattorin koteloita käytetään?

Rotaattorikoteloita käytetään laajalti eri teollisuudenaloilla:

  • Metsäkoneet:Puunkäsittely ja puunkäsittely
  • Rakennuskoneet:Kaivinkoneet ja materiaalinkäsittelykoneet
  • Merisovellukset:Kannenosturit ja nostojärjestelmät
  • Kierrätysteollisuus:Romunkäsittelyrotaattorit
  • Kaivostoiminta:Raskaat nosto- ja asemointijärjestelmät

Kaikissa näissä ympäristöissä luotettavuudesta ja rakenteellisesta eheydestä ei voida neuvotella.


6. Mitä laatustandardeja rotaattorin asunnon tulee täyttää?

Korkealaatuisen rotaattorikotelon tulee täyttää kansainväliset standardit, kuten:

  • ISO 9001 laadunhallintajärjestelmät
  • Materiaalin jäljitettävyyssertifikaatti
  • Rikkomaton testaus (NDT)
  • Mittatarkastusraportit

Lisätarkastukset voivat sisältää:

  • Kovuustestaus
  • Pinnan karheuden mittaus
  • Painetiivistystestit

7. Voidaanko rotaattorin koteloita räätälöidä?

Kyllä. Räätälöityjen rotaattorikoteloiden valmistuksen avulla OEM-valmistajat voivat määrittää:

  • Asennusreikien kokoonpanot
  • Mukautetut laakerin istukan mitat
  • Painon optimointimallit
  • Erikoispinnoitteet tai viimeistelyt

Suunnitteluyhteistyö varmistaa yhteensopivuuden tiettyjen hydraulimoottorien ja vaihteistojärjestelmien kanssa. Räätälöinti parantaa suorituskykyä säilyttäen samalla turvamarginaalit.


8. Usein kysytyt kysymykset

Q1: Mikä on rotaattorin kotelon käyttöikä?

Asianmukaisella huollolla ja laadukkailla materiaaleilla rotaattorikotelo voi kestää 5–10 vuotta tai enemmänkin käyttöintensiivisyydestä riippuen.

Q2: Kuinka valitsen oikean rotaattorikotelon valmistajan?

Arvioi koneistuskyky, laadunvalvontajärjestelmät, materiaalin hankinta, räätälöinnin joustavuus ja alan kokemus.

Q3: Voidaanko vaurioituneet rotaattorikotelot korjata?

Pienet pintavauriot voidaan joskus korjata, mutta rakenteelliset halkeamat vaativat yleensä vaihtamisen turvallisuuden säilyttämiseksi.

Q4: Miksi suvaitsevaisuuden valvonta on niin tärkeää?

Tiukat toleranssit estävät kohdistusvirheitä, vähentävät kulumista ja varmistavat tasaisen pyörimissuorituskyvyn raskaassa kuormituksessa.


Johtopäätös

Rotaattorin kotelo on paljon enemmän kuin yksinkertainen kotelo – se on raskaiden koneiden hydraulisten pyöritysjärjestelmien rakenteellinen selkäranka. Materiaalin valinta, tarkkuus CNC-työstö, tiukka laadunvalvonta ja räätälöinti ovat kaikki tärkeitä pitkän aikavälin kestävyyden ja suorituskyvyn varmistamisessa.

Jos etsit luotettavaa rotaattorikoteloiden toimittajaa,Unitedtarjoaa edistyneitä valmistusominaisuuksia, tiukkoja tarkastusprosesseja ja räätälöityjä teknisiä ratkaisuja, jotka täyttävät vaativat teolliset vaatimukset.

Etsitkö tarkasti suunniteltuja rotaattorikoteloratkaisuja?Ota yhteyttätänään keskustellaksesi projektistasi ja saada kilpailukykyinen tarjous!
